Aktuelles

EBO Jump

Mehrstrahltechnik mit dem Elektronenstrahl

EBO Jump ist die von unseren Ingenieuren neu entwickelte sogenannte „Schnelle Strahlablenkung". Die Technologie ermöglicht einen elektronenoptischen Einblick, die automatische Strahljustierung, die Online-Fugensuche sowie die Mehrbadtechnik.

Das Video zeigt einen Elektronenstrahl-Schweißprozess mit Mehrstrahltechnik EBO Jump. Die ersten beiden Strahlen wärmen das Werkstück vor (rechts und links der Fügestelle). Dann kommt der eigentliche Schweißprozess mit schmaler, tiefer Energieeinbringung. Der folgende Prozess erzeugt eine Kosmetiknaht mit flacher, breiter Energieeinbringung.

Besonders gut erkennbar ist die dynamische Vektorisierung der Strahlablenkung. Sie sorgt dafür, dass die einzelnen Prozesse trotz ihrer räumlichen Trennung exakt zum Fugenverlauf ausgerichtet sind. So ist z.B. die Vorwärmzone immer orthogonal zur Naht. Weniger gut erkennbar aber entscheidend für die unterschiedlichen Prozesse, ist die jeweils optimale Fokuslage des Elektronenstrahls. Durch den Einsatz einer schnellen Linse, haben Vorwärm-, Schweiß- und Kosmetikprozess jeweils ihre eigene Fokuslage. Die beiden Vorwärmzonen besitzen aufgrund der verschiedenen Materialeigenschaften unterschiedliche Leistungen.

Neben der im Video gezeigten Mehrstrahltechnik ermöglicht EBO Jump eine automatische Nahtverfolgung, ein elektronenoptisches Bild des Werkstücks oder die vollautomatische Einrichtung des Elektronenstrahls.

Logo EBOJump

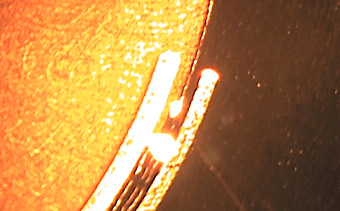

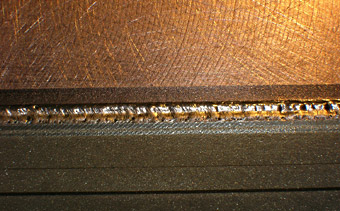

EBO Jump Mehrbadtechnik   EBO Jump Schweissnaht
Mehrbadtechnik   EBO Jump Schweißnaht
